Стенд-тренажер электрооборудования автомобиля КамАЗ Zarnitza

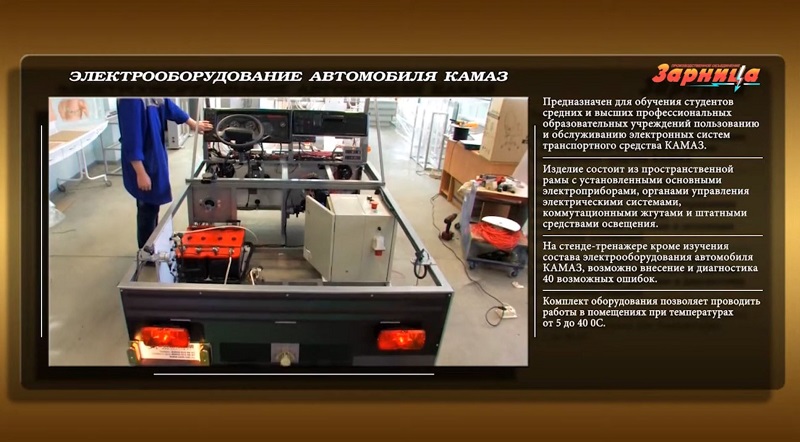

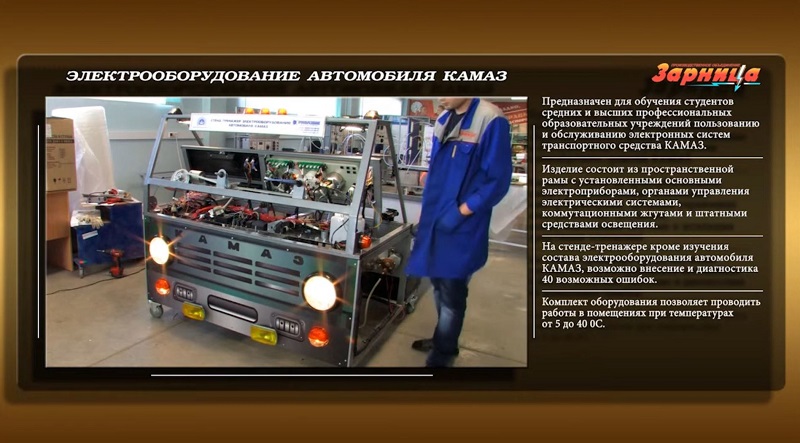

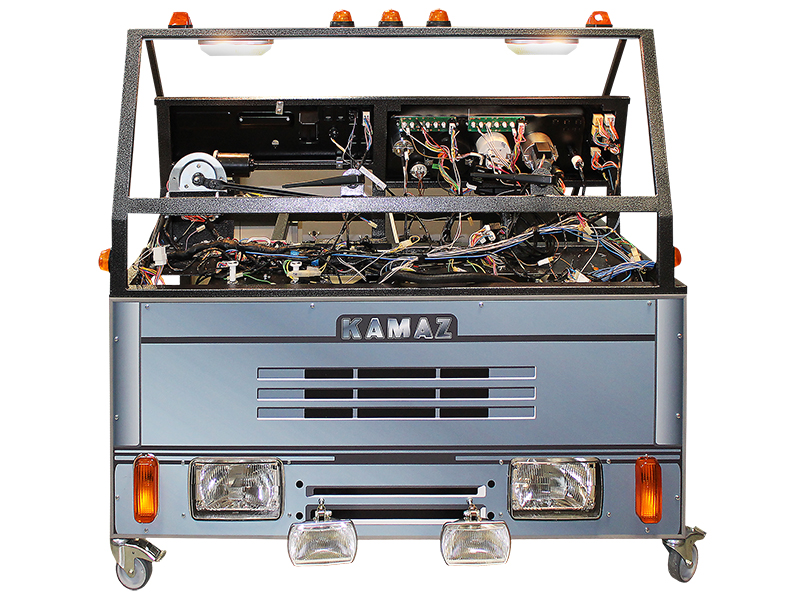

Стенд КамАЗ Zarnitza представляет собой пространственную рамную конструкцию, имитирующую в упрощенном виде шасси грузового автомобиля КАМАЗ с кабиной. На раме размещены действующие элементы системы электрооборудования автомобиля, соединенные между собой адаптированным комплектом штатной электропроводки автомобиля КАМАЗ.

Базовая комплектация:

• Пространственная рама с размещенным электрооборудованием автомобиля КАМАЗ.
• Действующая система электроснабжения.
• Частично действующая система пуска двигателя.
• Действующая система контрольно-измерительных приборов.
• Действующая система наружного и внутреннего освещения.
• Действующая система световой сигнализации.
• Частично действующие системы отопления, стеклоочистки и звуковой сигнализации.
• Блок управления, подключаемый к ноутбуку с помощью интерфейса RS-485 по протоколу ModBus.

Учебно-методическое пособие:

1.Система электроснабжения:

• Обрыв шины 15 от ВПС.
• Обрыв цепи вольтметра.

2.Система пуска и предпусковой подготовки:

• Обрыв провода массы реле блокировки стартера.
• Обрыв провода "~" между генератором и тахометром.
• Обрыв цепи стартера между замком зажигания и реле стартера.

3.Система освещения:

• Обрыв цепи габаритных фонарей (левый борт).
• Обрыв цепи ближнего света между реле ближнего света и фарами.
• Обрыв цепи управления ближнего и дальнего света фар.
• Обрыв цепи управления передних ПТФ.
• Обрыв провода массы плафона освещения кабины.
• Обрыв цепи освещения панели щитка приборов

4.Система световой сигнализации:

• Обрыв цепи выключателя сигналов торможения.
• Неисправность цепи датчика межколесного дифференциала.
• Обрыв цепи питания сигналов торможения.
• Обрыв цепи фонаря повторителя поворота (передний правый).
• Обрыв цепи питания выключателя аварийной сигнализации.
• Обрыв провода массы блока указателей поворота.
• Обрыв цепи фонарей автопоезда.
• Обрыв цепи питания фонаря заднего хода

5.Система сигнализации тормозного управления:

• Обрыв питания блока контрольных ламп.

6.Система отопления, стеклоочистки и звуковой сигнализации:

• Обрыв цепи питания электродвигателя отопителя.
• Обрыв провода массы звукового сигнала комбинированного переключателя.
• Обрыв цепи концевого выключателя мотор-редуктора стеклоочистителя.
• Обрыв цепи питания омывателя ветрового стекла.

7.Система контрольно-измерительных приборов:

• Неисправность лампы расхода топлива (обрыв провода).
• Замыкание на массу цепи указателя уровня топлива.
• Замыкание на массу датчика температуры двигателя.
• Замыкание на массы датчика указателя температуры.
• Замыкание на массу цепи датчика давления масла.
• Перегорание плавкого предохранителя цепи питания комбинации приборов.
