Программное обеспечение тренажера для обучения и подготовки персонала по эксплуатации скважин, оборудованных установками электроцентробежных насосов (ТЭС-П УЭЦН) Zarnitza, позволяет проводить расчет и визуализацию процессов в режиме реального времени, протекающих в продуктивном пласте, скважине, УЭЦН и механизированном подъемнике, изменять условия их работы в диалоговом режиме. При этом имитируются реальные ситуации работы насосной установки, необходимые для отработки соответствующей реакции оператора на происходящие события.
Продуктивный пласт, скважина, УЭЦН образуют взаимосвязанную систему, в состав которой входят
- Модель двухфазной фильтрации в неоднородном круговом продуктивном пласте
- Модель движения трехфазной смеси в насосно-компрессорных трубах и в затрубно-кольцевом пространстве скважины
- Модель движения трехфазной смеси в электроцентробежном насосе
- Модель работы погружного электродвигателя (ПЭД)
Продуктивный пласт, скважина, погружное оборудование и протекающие в них процессы - всегда виртуальные. Визуализация куста нефтяного месторождения выполнена в виде 3D-модели.

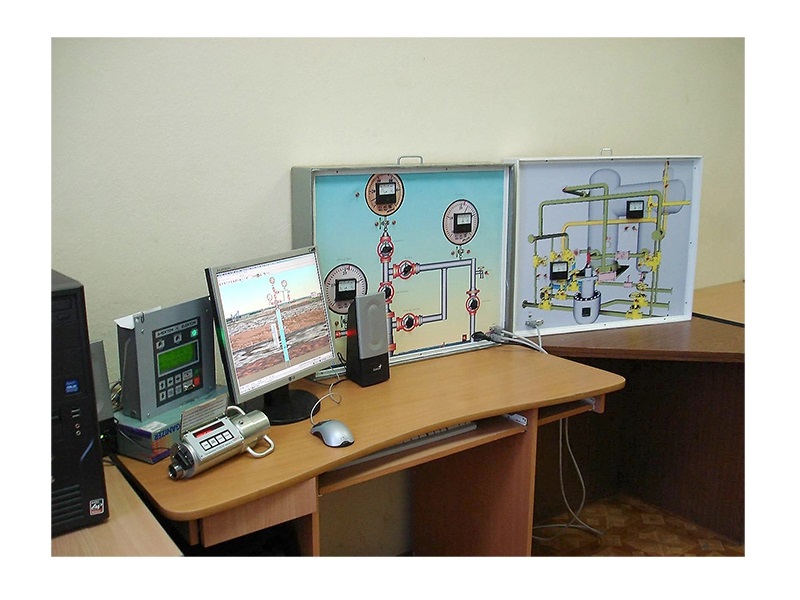

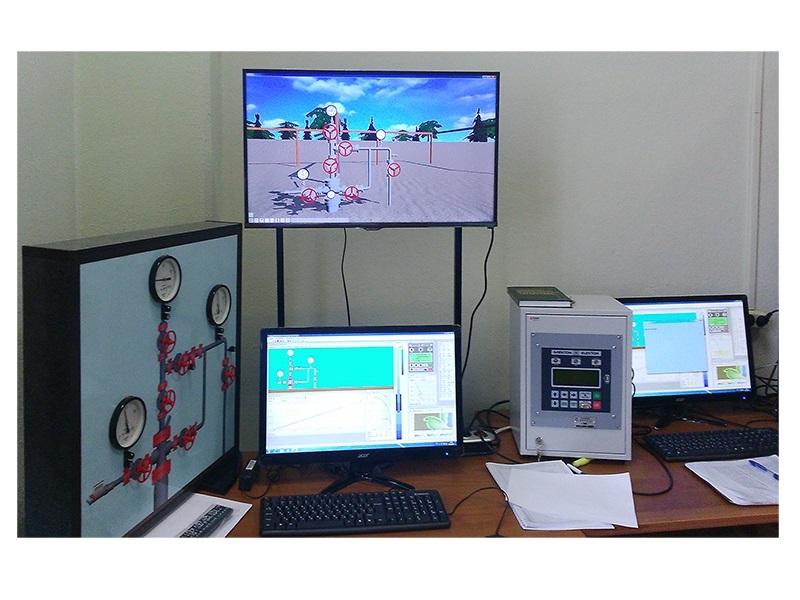

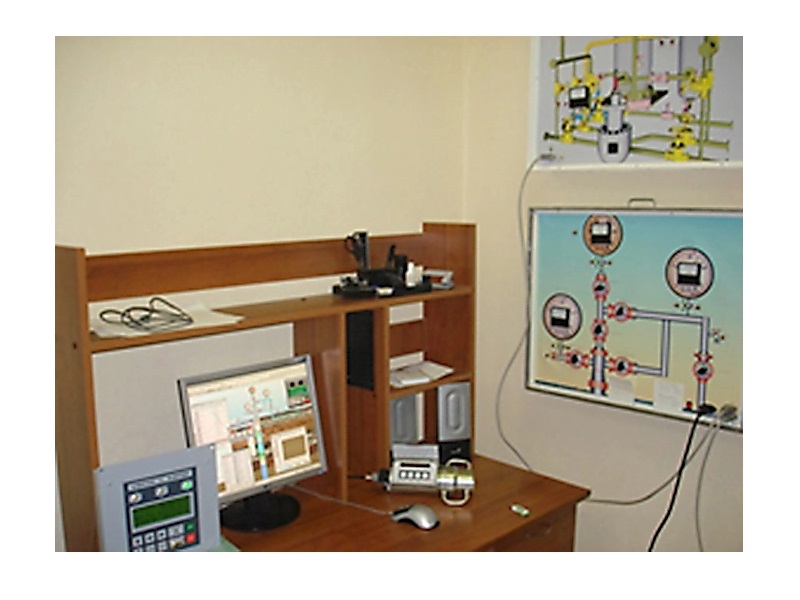

Управление процессами может проводиться с помощью подключенных макетов устройств и оборудования

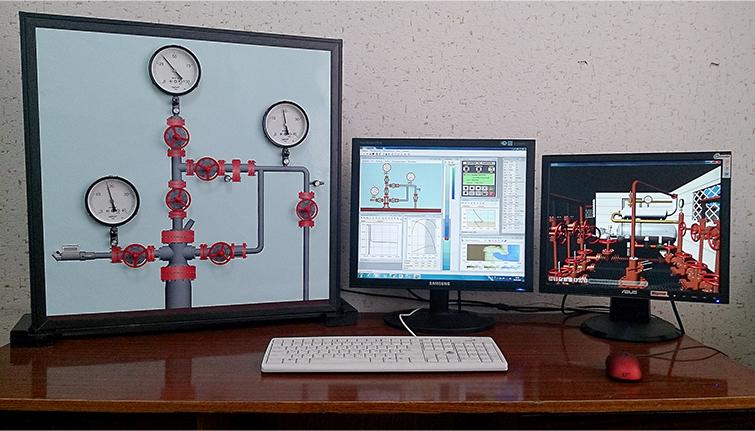

- Портативного макета-стенда "Устьевая арматура" с квазиреальными манометрами и запорно-разрядными устройствами (ЗРУ)
- Макета реального уровнемера "СУДОС-мини 2"
- Макета реального контроллера "Электон-09.1" СУ "Электон-05-250"
- Портативного макета-стенда АГЗУ типа "СПУТНИК" (не входит в базовый вариант, возможно отображение 3D-модели на экране дисплея/телевизора)
Элементы нефтепромыслового наземного оборудования могут быть представлены и в виде виртуальных 3D- моделей.
Тренажер позволяет осуществлять тренинг обслуживающего персонала по выполнению следующих действий
- Проверка исправности манометров
- Замер трубного, затрубного и линейного давления
- Замер статического и динамического уровня
- Контроль работы УЭЦН, управление частотным преобразователем
- Настройка защит УЭЦН
- Опрессовка колонны НКТ на подачу ЭЦН
- Запуск скважины после ремонта в нормальных и осложненных условиях
- Вывод скважины на режим в нормальных и осложненных условиях
- Замер дебита скважины на АГЗУ, контроль неисправности узлов АГЗУ
Для реализации функций полномасштабного тренажера имеется возможность подключать макеты реальных наземных устройств и оборудования.
Основной задачей тренажера является эффективное и качественное обучение студентов колледжей, техникумов и нефтяных вузов, а также подготовка и повышение квалификации операторов, мастеров и технологов по добыче нефти в учебных центрах нефтяных предприятий. Тренажер способствует формированию психомоторных реакций на аварийные ситуации, помогает приобрести опыт и навыки эксплуатации наземного и глубинного насосного промыслового оборудования, используемого при добыче нефти с помощью УЭЦН.
