Цифровая лаборатория по физикее для учителя (STEM) (по приказу 336) предназначена для выполнения экспериментов по темам курса физики 7-9 классов основной школы и 10-11 классов при изучении предмета на базовом уровне.
Лаборатория содержит методические руководства, в которых приведены пошаговые инструкции выполнения минимум 34 лабораторных работ. Лабораторные работы охватывают весь курс физики: раздел механика (13 работ), раздел молекулярная физика (6 работ), раздел электричество (9 работ), раздел оптика (5 работ).
Все датчики, входящие в цифровую лабораторию, имеют разъемы USB.
Р-датчики имеют IDC разъем и подключаются к различным Arduino-совместимым робототехническим изделиям и имеющимся блокам сбора данных, в том числе LEGO, VEX, НАУРОБО
Корпуса датчиков изготовлены из ударопрочного пластика.
Преимущества Р-датчиков:
Р-датчик работает как с устройствами под управлением ОС семейства Windows, так и на устройствах под управлением ОС семейства Android.
Кроме того, Р-датчик подключается к различным Arduino-совместимым робототехническим изделиям и к различным имеющимся блокам сбора данных, в том числе LEGO, VEX, НАУРОБО.
Для подключения к регистрирующим устройствам цифровой Р-датчик имеет 2 разъема. Для подключения к персональному компьютеру под управлением ОС семейства Windows и к устройствам с поддержкой технологии OTG под управлением ОС семейства Android используется разъем USB. Для подключения к Arduino-совместимым робототехническим изделиям и к имеющимся блокам сбора данных, в том числе LEGO, VEX, НАУРОБО, используется разъем IDC-типа.
IDC разъем для подключения к различным робототехническим изделиям и блокам сбора данных содержит в себе контакт для вывода измеряемого сигнала в аналоговом виде, контакты питания Р-датчика и контакты для обеспечения работы цифрового интерфейса, используемого как для подключения к робототехническим изделиям не оборудованным аналоговым входом, так и в случае необходимости для управления режимом работы датчика.
Р-датчик позволяет одновременное подключение IDC разъема к робототехническому изделию и USB разъема к компьютеру с целью синхронного вывода данных на два устройства – на персональный компьютер и на робототехническое устройство (блок сбора данных), что необходимо при разработке или настройке робототехнического устройства.

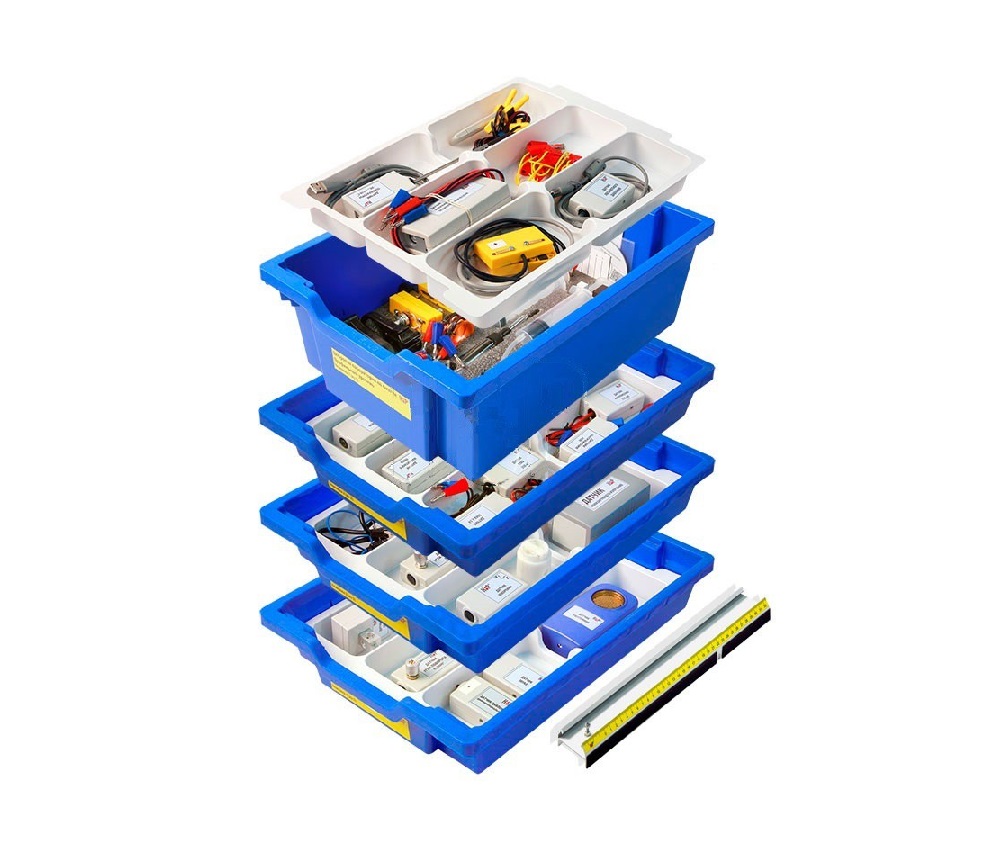

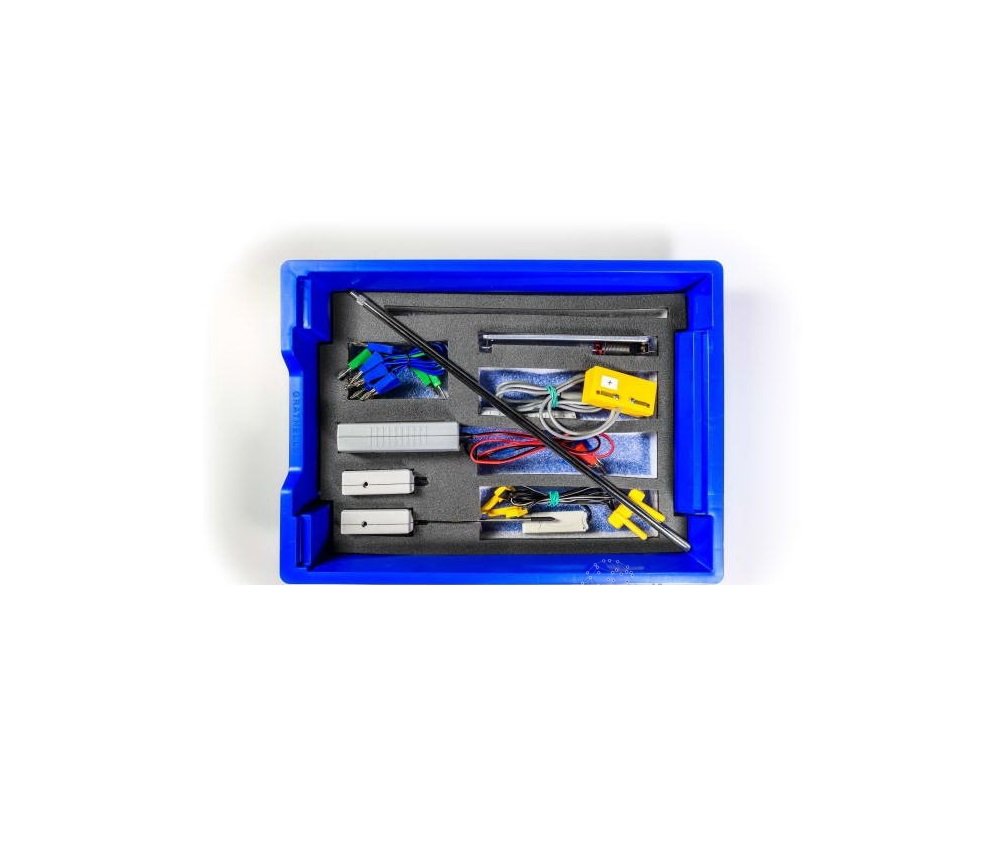

Состав цифровой лаборатории по физике для учителя (STEM):
- медодические руководства
- скамья, экран стальной, переходник для питания (USB) с защитным резистором
- переходник для питания от аудиовыхода с защитным резистором
- набор элементов для опытов по механике (резьбовой стержень для закрепления направляющей, каретка с магнитом, шар стальной, два магнита дисковый диаметром, пластина стальная с магнитным слоем, пружина)
- набор элементов для опытов по молекулярной физике (шприц с ограничителем хода, шприц для перелива воды, стакан полипропиленовый, стакан пластиковый, сосуд стеклянный со штуцером, трубка силиконовая, цилиндрическое тело из алюминия).
- набор элементов для опытов по электричеству (резисторы, переменный резистор, диод полупроводниковый, модель трансформатора с тремя обмотками, две катушки, светодиод белый, модель конденсатора, два зажима, ключ, комплект проводов, труба из оргстекла).
- набор элементов для опытов по оптике (рейтер с собирающей линзой, рейтер с рассеивающей линзой, рейтер, зеркало плоское, объект «Параллельные линии», линейка на магнитной основе, коврик пенополиуретановый, две булавки с шариком).
