Встраиваемая интерактивная панель: особенности, применение и выбор для школы

Встраиваемая интерактивная панель — это сенсорное устройство, которое интегрируется в мебель, стенд, перегородку, информационный терминал или другую конструкцию либо используется как часть комплексного интерактивного решения. В зависимости от модели и проекта панель может быть готовым устройством с собственным корпусом и вычислительной системой или сенсорным дисплеем, рассчитанным на установку в подготовленную нишу или корпус.

При выборе важно уточнить, что именно подразумевается под встраиванием. В одних проектах речь идёт о физическом монтаже экрана в мебель или архитектурную конструкцию, в других — о панели со встроенным компьютером, которая работает без отдельного системного блока. Эти особенности влияют на конструкцию оборудования, требования к установке, подключению, обслуживанию и программной совместимости.

Что означает «встраиваемая интерактивная панель»

Термин «встраиваемая интерактивная панель» используется для разных типов оборудования и решений. В широком смысле он описывает сенсорный экран, который включён в состав другого объекта или системы. Например, панель может быть установлена в интерактивный стол, информационную стойку, выставочный стенд, мебель или специальную стеновую конструкцию.

В таком проекте важна не только диагональ экрана. Необходимо учитывать, как дисплей будет закреплён, какая часть корпуса останется доступной для обслуживания, каким образом подводятся питание и сигнальные кабели, как обеспечивается вентиляция и насколько поверхность защищена от случайных повреждений.

В то же время в коммерческих описаниях термин может употребляться в значении «панель со встроенным компьютером». В этом случае акцент сделан не на способе монтажа, а на вычислительной системе, которая позволяет запускать приложения непосредственно на устройстве. Такие панели могут иметь Android-платформу, а отдельные модели поддерживают установку OPS-компьютера.

Поэтому при поиске и сравнении оборудования полезно разделять два признака:

• Конструктивное исполнение: готовая панель в корпусе или сенсорный дисплей, предназначенный для интеграции в мебель, стенд либо другую конструкцию.
• Вычислительная платформа: встроенная операционная система, сменный OPS-компьютер или внешний компьютер, подключаемый к дисплею.

Эти признаки не исключают друг друга. Панель может быть встроена в конструкцию и одновременно иметь собственную вычислительную систему. Но само по себе наличие встроенного компьютера не означает, что устройство предназначено для скрытого или заподлицо установленного монтажа.

Где применяются встраиваемые интерактивные панели

Встраиваемые сенсорные экраны востребованы там, где пользователь должен взаимодействовать с цифровой информацией непосредственно на поверхности оборудования или элемента интерьера. Для образовательных учреждений, музеев и общественных пространств выбор конструкции зависит от того, кто будет работать с экраном, как часто он используется и насколько открытым для посетителей будет доступ к устройству.

Образовательные пространства

В школе или колледже сенсорный дисплей может стать частью интерактивного стола, специализированного учебного стенда или демонстрационной конструкции. Такой формат позволяет организовать совместную работу с цифровыми материалами, моделями, схемами и обучающими приложениями.

При проектировании необходимо учитывать возраст учащихся, высоту установки, удобство доступа к экрану, возможность работы нескольких пользователей и защиту оборудования. Если панель используется в обычном учебном кабинете как основное средство демонстрации и интерактивной работы у доски, зачастую достаточно готовой интерактивной панели на мобильной стойке или настенном креплении. Специальное встраивание имеет смысл тогда, когда оно обусловлено методикой занятий, планировкой помещения или конструкцией учебного комплекса.

Музеи и выставочные пространства

В музее или выставочном зале сенсорный экран может использоваться для интерактивных каталогов, цифровых экскурсий, карт, справочной информации, тестов и мультимедийных экспозиций. Встраивание дисплея в стойку или экспозиционный стенд помогает сделать экран частью общей композиции и организовать пользовательский сценарий вокруг конкретного объекта.

Для таких проектов особенно важны механическая защита, устойчивость к интенсивному использованию, доступность обслуживания и возможность обновления контента. Если оборудование рассчитано на постоянную работу в общественном пространстве, следует отдельно уточнять допустимый режим эксплуатации и требования производителя к условиям установки.

Информационные стойки и терминалы

Встраиваемые сенсорные дисплеи применяются в информационных и навигационных терминалах, стойках регистрации, справочных системах и интерактивных зонах обслуживания. Экран может отображать меню, инструкции, расписания, карты помещений или интерфейс специализированного программного обеспечения.

В подобных решениях важно заранее определить, будет ли пользователь иметь доступ только к целевому приложению или к полноценной операционной системе. Для терминала с ограниченным сценарием взаимодействия может быть достаточно специализированного программного комплекса. Если же устройство должно запускать разные приложения и поддерживать сложные функции, требования к вычислительной платформе будут другими.

Переговорные и общественные пространства

В переговорных, библиотеках, центрах дополнительного образования и общественных зонах сенсорные дисплеи могут использоваться для совместной работы, презентаций, навигации и доступа к цифровым ресурсам. Встраивание в мебель или стеновую конструкцию помогает учитывать архитектуру помещения, однако должно быть предусмотрено на этапе проектирования, чтобы сохранить доступ к разъёмам, вентиляционным отверстиям и обслуживаемым компонентам.

Встраиваемая панель и обычная интерактивная панель: в чём разница

Главное различие заключается не обязательно в сенсорной технологии или вычислительной мощности, а в назначении и конструктивном исполнении оборудования. Обычная интерактивная панель, как правило, представляет собой готовое устройство в корпусе, рассчитанное на настенный монтаж, установку на мобильную стойку или использование с предусмотренными производителем креплениями. Встраиваемый дисплей выбирают с учётом его интеграции в другую конструкцию.

При этом конкретные характеристики зависят от производителя и модели. Не каждый дисплей, который можно закрепить в нише, является специализированным встраиваемым устройством. И наоборот, готовая интерактивная панель может быть частью комплексного решения, если производитель прямо предусматривает такой способ установки.

Какие бывают варианты конструкции и установки

Способ монтажа выбирают с учётом места размещения, размеров экрана, конструкции объекта и требований к обслуживанию. До выбора оборудования желательно подготовить эскиз или техническое описание места установки, особенно если панель должна стать частью мебели или индивидуального стенда.

Установка в мебель или стол

При интеграции дисплея в столешницу или мебельную конструкцию важно определить рабочее положение экрана, угол обзора, доступность сенсорной поверхности и удобство взаимодействия. Следует учитывать габариты устройства, толщину и материал столешницы, способ фиксации, защиту краёв и возможность безопасной прокладки кабелей.

Необходимо также предусмотреть сервисный доступ. Если для ремонта или замены устройства потребуется демонтировать значительную часть мебели, это может усложнить эксплуатацию. Конструкция должна обеспечивать возможность осмотра соединений и выполнения регламентных работ без повреждения корпуса мебели.

Монтаж в стенд или информационную стойку

Встраивание в стойку или стенд позволяет создать единый пользовательский интерфейс, в котором дисплей, периферийные устройства и элементы конструкции работают как один комплекс. Такой вариант может использоваться для навигации, регистрации посетителей, демонстрации контента и интерактивных экспозиций.

При проектировании важно проверить, достаточно ли пространства за дисплеем, предусмотрены ли вентиляционные зазоры и не перекрываются ли отверстия охлаждения. Также следует определить, где будут размещены компьютер, блок питания, сетевое оборудование и другие компоненты, если они не интегрированы в сам экран.

Монтаж в стеновую или архитектурную конструкцию

При установке в нишу или специальную стеновую конструкцию необходимо согласовать габариты устройства, глубину посадочного места, способ крепления и допустимую нагрузку. Важно, чтобы после монтажа оставалась возможность подключения и обслуживания оборудования, а сама конструкция не препятствовала теплоотводу.

Если проект предполагает установку экрана заподлицо с поверхностью, нужно проверить, допускает ли производитель такой способ монтажа. Обычную панель в корпусе нельзя автоматически считать подходящей для скрытой установки: конструкция может требовать определённого расстояния от стены, доступа к кнопкам, разъёмам и вентиляционным отверстиям.

Встроенный компьютер: Android, OPS или внешний ПК

Вычислительная система определяет, какие приложения можно запускать на панели и насколько устройство соответствует программной инфраструктуре учреждения. Этот вопрос особенно важен, если интерактивный экран будет использоваться не только для демонстрации материалов, но и для работы со специализированными программами.

Встроенная система Android

Встроенная Android-платформа позволяет использовать панель автономно в пределах поддерживаемых функций. Пользователь может запускать встроенную интерактивную доску, совместимые приложения, браузер и мультимедийные инструменты без отдельного системного блока.

При выборе необходимо проверить версию Android, характеристики процессора, объём оперативной памяти и накопителя, поддержку нужных приложений и возможности обновления. Если учреждение использует программы, предназначенные для Windows, следует заранее найти подтверждение совместимости или выбрать другой способ организации вычислений.

OPS-компьютер

OPS — это формат сменного вычислительного модуля, который устанавливается в специальный слот совместимой панели. В зависимости от комплектации модуль может работать под управлением Windows и обеспечивать запуск программ, требующих полноценной компьютерной среды.

OPS позволяет интегрировать компьютер в конструкцию панели, не размещая отдельный системный блок рядом с ней. Возможность замены или модернизации модуля зависит от совместимости и технических ограничений конкретной модели. Поэтому перед закупкой следует проверить поддерживаемый формат OPS, характеристики модуля и подтверждение совместимости со стороны производителя.

Внешний компьютер

Внешний компьютер подключается к панели через предусмотренные интерфейсы. Это может быть ноутбук преподавателя, системный блок или мини-ПК. Такой вариант позволяет использовать уже имеющееся оборудование, но требует дополнительного места, организации кабельного подключения и проверки передачи сенсорных команд.

Для проекта встраивания особенно важно заранее определить расположение внешнего компьютера и способ доступа к нему. Если компьютер будет находиться внутри мебели или стойки, необходимо обеспечить вентиляцию, безопасное питание и возможность обслуживания.

Таким образом, конструктивное встраивание и наличие встроенного компьютера — разные характеристики. При подборе следует независимо определить, как будет установлен экран и какая вычислительная платформа необходима для его работы.

Как выбрать встраиваемую интерактивную панель

Подбор оборудования лучше начинать с описания задачи и места установки. Для школы, музея, библиотеки или информационного терминала требования будут различаться, поэтому универсальная модель не всегда подходит для каждого проекта.

• Назначение и сценарий работы. Определите, кто будет использовать панель, какие приложения и материалы должны отображаться, требуется ли одновременная работа нескольких пользователей и как будет организован доступ к интерфейсу.
• Диагональ и разрешение. Размер экрана зависит от расстояния до пользователя, площади помещения, расположения панели и объёма отображаемой информации. Разрешение следует оценивать с учётом диагонали и типа контента.
• Сенсорная технология. Уточните тип сенсора, количество поддерживаемых касаний, точность распознавания и возможность работы через защитное стекло, если это предусмотрено проектом.
• Конструктивное исполнение. Проверьте, предназначена ли модель для интеграции в корпус, мебель или нишу, либо производитель предусматривает только стандартные способы установки.
• Вычислительная платформа. Определите, достаточно ли встроенной системы или нужен OPS-модуль либо внешний компьютер. Выбор должен соответствовать требованиям используемого программного обеспечения.
• Интерфейсы и подключение. Проверьте необходимые видеовходы, USB, сетевые интерфейсы и другие разъёмы, а также возможность подключения периферии и передачи сенсорного управления.
• Условия эксплуатации. Учитывайте интенсивность использования, доступность экрана для посетителей, вероятность механических воздействий, освещённость и требования к режиму работы.
• Обслуживание. Заранее предусмотрите доступ к кабелям, разъёмам и вычислительному модулю, возможность обновления ПО и порядок замены оборудования.

Если панель устанавливается в общественном пространстве, дополнительно оценивают защиту экрана и корпуса, удобство очистки поверхности, безопасность конструкции и возможность ограничить доступ пользователя к системным настройкам. Для образовательной среды также важны понятный интерфейс, простота запуска занятий и соответствие оборудования возрасту учащихся.

Что предусмотреть при проектировании места установки

Даже технически подходящая панель может оказаться неудобной в эксплуатации, если место установки не подготовлено с учётом её конструкции. Поэтому проектирование следует выполнять до изготовления мебели, стенда или ниши.

В первую очередь необходимо сверить монтажные размеры устройства и требования производителя к креплению. Следует учитывать не только видимую область экрана, но и габариты корпуса, расположение разъёмов, кабельных вводов, органов управления и вентиляционных отверстий.

Отдельное внимание уделяют теплоотводу. Вычислительные компоненты и дисплей выделяют тепло, поэтому нельзя перекрывать предусмотренные производителем вентиляционные отверстия или устанавливать оборудование в закрытый объём без оценки условий охлаждения. Если в конструкции размещаются дополнительные компьютеры, блоки питания или сетевые устройства, их тепловыделение также нужно учитывать.

Кабельная инфраструктура должна обеспечивать безопасное подключение питания, сети и периферийных устройств. Желательно предусмотреть возможность замены кабеля и доступа к соединениям без демонтажа всей конструкции. Для объектов с интенсивным использованием стоит продумать защиту кабелей от случайного выдёргивания и механического повреждения.

Если экран устанавливается в зоне общего доступа, следует оценить устойчивость конструкции, отсутствие острых кромок и выступающих элементов, а также удобство использования для людей разного роста и физических возможностей. Конкретные требования к безопасности определяются назначением объекта и применимыми нормативными документами.

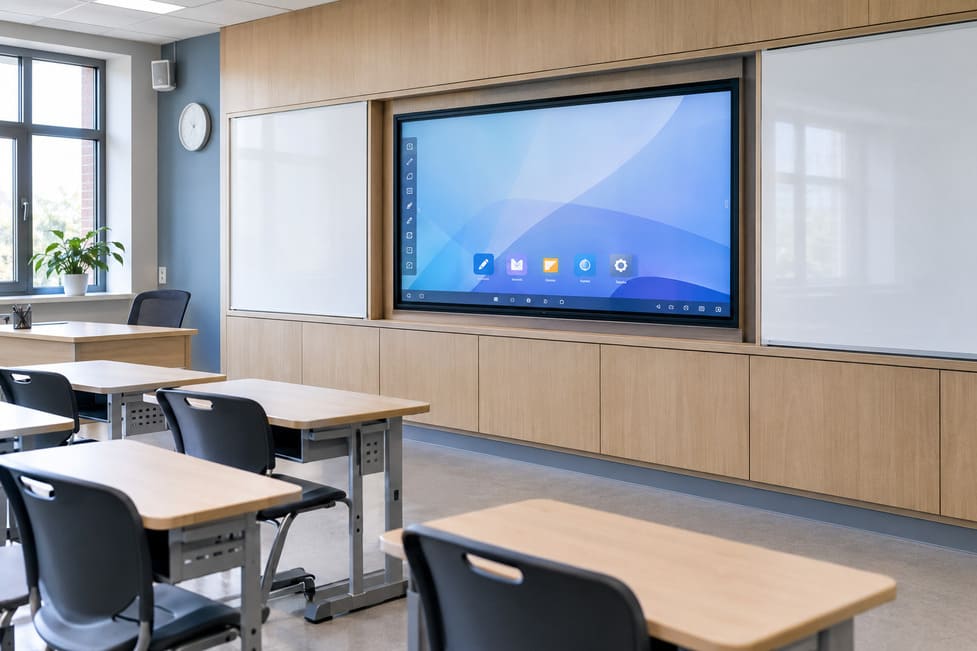

Встраиваемая интерактивная панель в образовательном учреждении

В школе или колледже выбор между готовой интерактивной панелью и встраиваемым дисплеем зависит от организации учебного пространства. Если требуется основное средство визуализации у доски, обычно рассматривают готовую панель, предназначенную для настенного или мобильного размещения. Она объединяет дисплей, сенсорное управление и предусмотренные производителем функции в одном устройстве.

Если же интерактивный экран должен быть частью специализированного учебного комплекса, например интерактивного стола, демонстрационного стенда или тематической экспозиции, конструктивное встраивание может быть оправдано особенностями занятий. В этом случае проект включает не только подбор дисплея, но и разработку конструкции, организацию питания, подключение вычислительной системы и обеспечение сервисного доступа.

Для предметных кабинетов важно заранее определить, какой контент будет использоваться. В одних сценариях достаточно интерактивной доски и презентационных материалов, в других может потребоваться специализированное программное обеспечение, работа с цифровыми моделями или подключение внешних устройств. От этого зависит выбор операционной системы и вычислительной конфигурации.

Посмотреть готовые решения для стандартного оснащения учебных помещений можно в разделе интерактивных панелей It-concept16. Общие подходы к оснащению учебных пространств также представлены на странице оснащения кабинета технологии.

Что указать в техническом задании

В техническом задании важно описать не только основные характеристики экрана, но и способ его интеграции в объект. Формулировка «встраиваемая интерактивная панель» сама по себе может быть недостаточной: участники закупки или проектирования могут по-разному трактовать конструктивное исполнение и состав оборудования.

В зависимости от назначения решения в ТЗ рекомендуется включить следующие сведения:

• назначение панели и основные сценарии использования;
• диагональ, разрешение и требования к сенсорному управлению;
• тип конструкции и предполагаемый способ монтажа;
• габариты устройства и требования к посадочному месту;
• операционную систему и вычислительную платформу, если они необходимы для работы заданного ПО;
• требования к интерфейсам, сетевому подключению и периферийным устройствам;
• условия размещения, охлаждения, подвода питания и прокладки кабелей;
• состав поставки, включая OPS-модуль, внешний компьютер, крепления и необходимые аксессуары, если они предусмотрены проектом;
• требования к сервисному доступу, гарантии, технической поддержке и документации.

Если оборудование будет встраиваться в мебель или стенд, необходимо согласовать габаритный чертёж и монтажные требования с разработчиком конструкции. Это помогает избежать несовпадения размеров, перекрытия вентиляционных отверстий и проблем с доступом к разъёмам после установки.

Для закупок образовательных учреждений технические требования следует формировать исходя из функциональных задач и проверять на соответствие применимым правилам и документации на дату закупки. Не следует указывать характеристики, которые не влияют на работу решения или не имеют обоснования в проекте.

Какие ошибки возникают при выборе

• Смешение понятий «встраиваемая» и «со встроенным компьютером». Физический способ монтажа и наличие вычислительной системы — разные характеристики. Их нужно описывать отдельно.
• Выбор по диагонали без проверки конструкции. Размер экрана не гарантирует, что устройство подойдёт для конкретной ниши, столешницы или стойки. Необходимо сверить монтажные размеры и требования производителя.
• Отсутствие сервисного доступа. Если после установки нельзя добраться до разъёмов, кабелей или вычислительного блока, даже простое обслуживание может потребовать частичного демонтажа конструкции.
• Неучтённое охлаждение. Закрытый корпус мебели или стенда может препятствовать отводу тепла. Условия установки должны соответствовать требованиям оборудования.
• Непроверенная совместимость программ. Наличие встроенной системы не означает поддержку любого приложения. Операционную систему и аппаратные характеристики необходимо соотнести с используемым ПО.
• Неполная комплектация. Встроенный компьютер, OPS-модуль, крепления, кабели и лицензии могут поставляться отдельно. Состав оборудования следует зафиксировать до заказа.
• Отсутствие единого проекта интеграции. Если дисплей, мебель, питание и программное обеспечение подбираются независимо друг от друга, могут возникнуть проблемы при монтаже и запуске. Все компоненты следует согласовать заранее.

Как определить подходящий вариант

Выбор встраиваемой интерактивной панели начинается с уточнения задачи. Если требуется готовое интерактивное устройство для проведения уроков или презентаций, следует оценить стандартные панели с подходящим способом установки. Если экран должен стать частью мебели, стойки, стенда или другого объекта, необходимо рассматривать конструктивно подходящий дисплей и заранее проектировать его интеграцию.

Следующий шаг — определить требования к программному обеспечению и вычислительной системе. Для совместимых приложений может быть достаточно встроенной Android-платформы. Если необходима Windows-среда, рассматривают совместимый OPS-компьютер или внешний ПК. После этого проверяют сенсорные функции, интерфейсы, размеры, условия эксплуатации и сервисного обслуживания.

Встраиваемая интерактивная панель — это не отдельный универсальный тип устройства с единой конструкцией. Под этим названием могут подразумеваться разные решения, объединённые задачей интеграции сенсорного экрана в определённое пространство или комплекс оборудования. Поэтому наиболее надёжный подход — сначала определить способ установки и пользовательский сценарий, затем подобрать дисплей и вычислительную платформу, а после этого согласовать техническую документацию и комплектацию.
